光伏逆变器功率计量表单相防逆流电表ACR10R-D16TE 外置罗氏线圈开合式互感器RS485接口

产品介绍Product introduction

1 概述

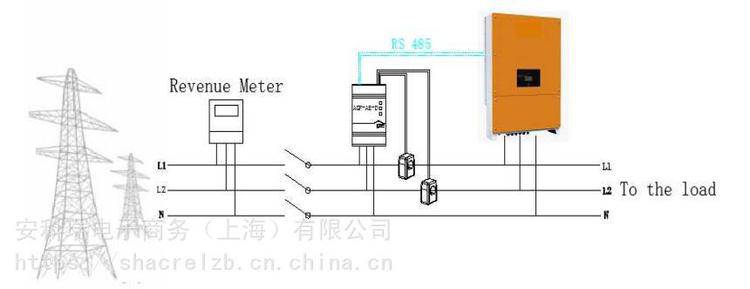

在单逆变器系统中，仪表直接与逆变器相连。如果您的变频器有一个内置的收入等级表 （RGM；该变频器被称为收入等级变频器），您可以在 RGM 的同一总线上连接一个外部仪表。

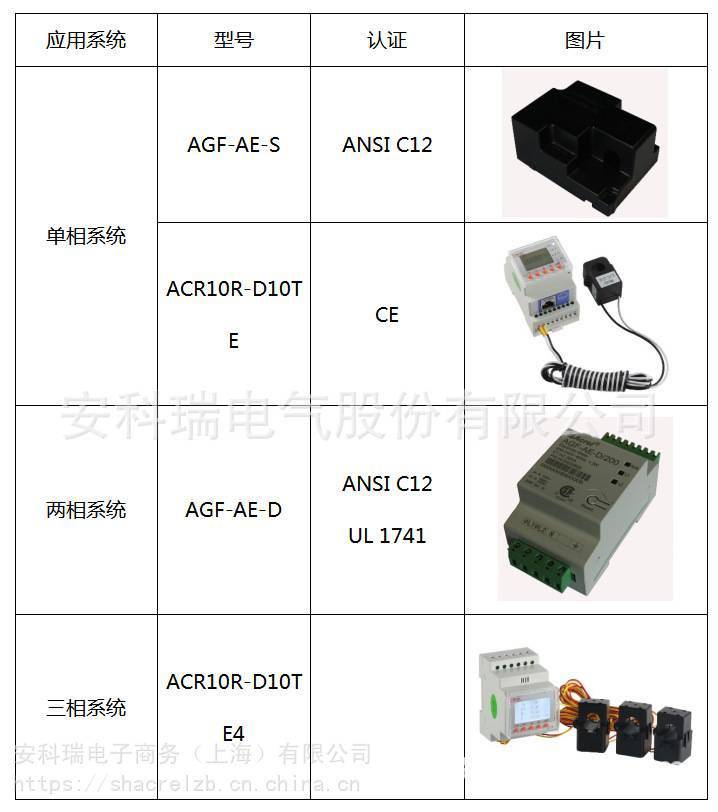

产品选型

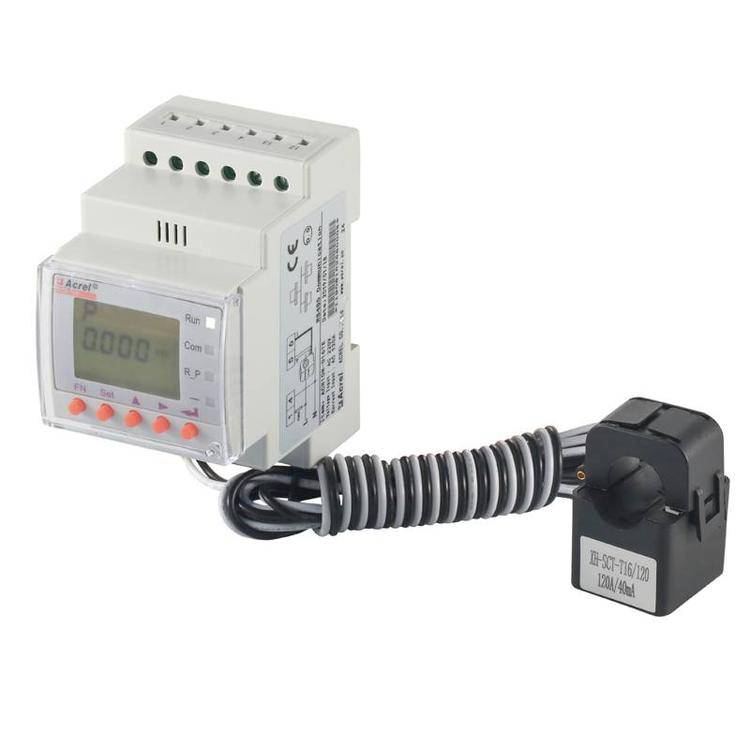

产品实拍图Product picture

定制说明Custom instructions

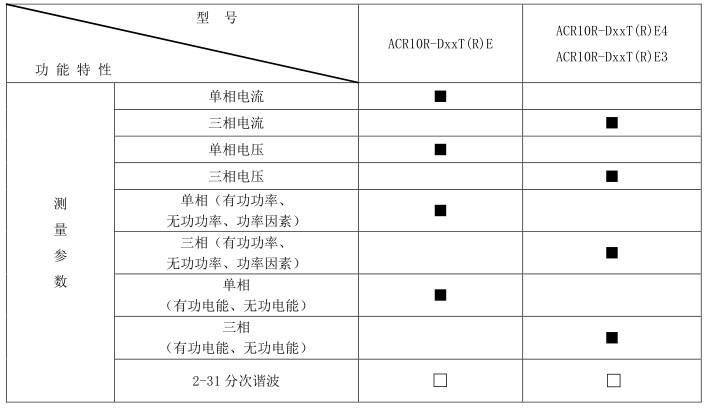

外置罗氏线圈和开合式互感器的导轨式多功能电力仪表，适用于冶炼、钢铁、电焊、半导体等高能耗行业的节能改造工程，也适用于分布式光伏并网柜的功率监测、电力需求侧管理等应用。具有无需拆一次母线、接线简单方便、施工安全，为用户节约改造成本、提率等特点。它集成全部电力参数的测量(如单相或者三相的电流、电压、有功功率、无功功率、视在功率、频率、功率因数)以及的电能监测和考核管理。同时它具有多种外围接口功能可供用户选择：带有RS485通讯接口，采用MODBUS-RTU协议可满足通讯联网管理的需要；带开关量输入和继电器输出可实现断路器开关的“遥信”和“遥 控”的功能，采用LCD显示界面，通过面板按键来实现参数设置和控制，非常适合于实时电力监控系统。

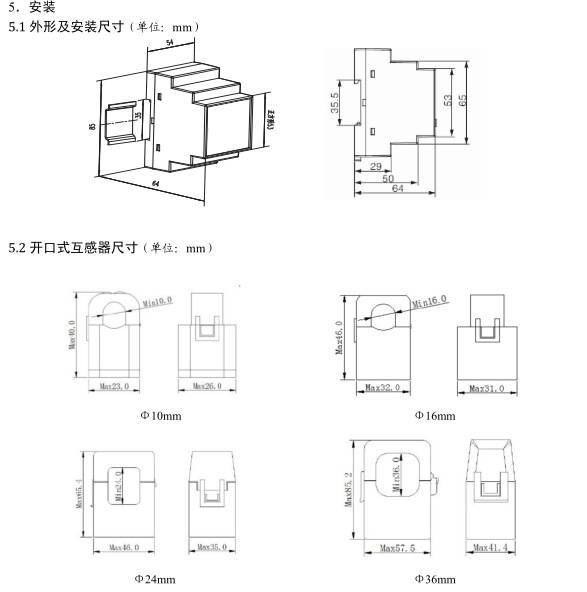

2 外型与安装
