三轮全向机器人平台 一体成型轮毂 ROS系统 全向车

发布日期 :2017-08-03 13:49访问:4次编号:4212752
品牌:
航发HANGFA
分 类
教学机器人
单 价
53000.00元/台
最小起订量
1 台
供货总量
20 台
发货期限
自买家付款之日起 15 天内发货
有效期至
长期有效
咨询电话
028-87893529
手机
18382066169
您可能喜欢
详细介绍

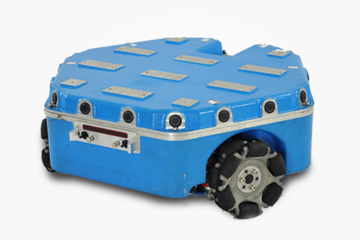

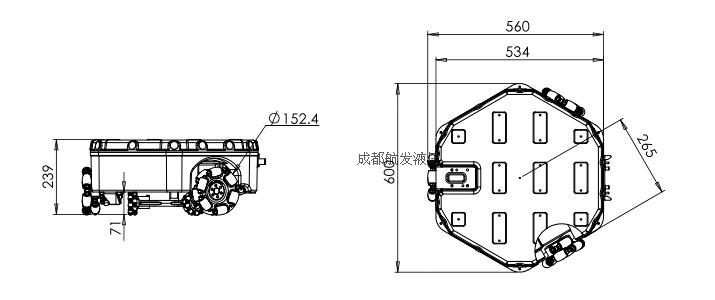

Navigator Q1 三轮全向平台                产品简介 Navigator系列机器人平台,是高性能与高可靠性产品的代表。采用工业级产品的设计理念,旨在为用户提供一个完整的、高性能、高可靠性、接口丰富、简单易用、严格防护等级、能够长期不间断工作的机器人系统。Navigator Q1是三轮90度全向轮轮系的机器人平台,使用航发公司的QLM-15全向轮,与传统轮系相比,能够实现平移、自转、平移并自转等特殊运动。平台底盘采用整体铝合金铸造成型工艺,并具有液压避震悬挂系统,使用三台大功率的空心杯电机作为驱动,并配有独立的伺服驱动器,高阶运动控制器集成了多种运动控制功能,支持CAN总线及RS232接口。开发包向用户提供完整的设备通信协议以及基于STM32F407的示例与演示程序源码,使用户能够对Navigator Q1快速上手。 特性 全方向自由移动铝合金整体成型底盘液压阻尼避震,三轮独立悬挂工业级全向轮空心杯直流伺服电机伺服驱动器多功能运动控制器DEMO开发板及应用代码 外形尺寸   规格参数
机身形式: 铝合金一体成型 外形尺寸: 560×600×241
驱动轮: QLM-15全向轮 驱动轮直径: 152.4mm
驱动方式: 三轮独立驱动 悬挂形式 液压阻尼避震器悬挂
车身小离地间隙: 73 整机重量: 33kg
额定负载能力: 50kg 电机类型: 空心杯直流伺服电机
电机额定功率: 90W 电机编码器: 500线/转,A、B相输出
电机数量: 3 电机驱动: 伺服驱动器,CAN总线、RS232通信接口
大移动速度: 1.2m/s 大自转速度: 240°/s
小转弯半径: 0m 适应的地形: 室内、室外坑陷较少的水泥及沥青路面
典型续航时间: 约10h(负载10kg,运行速度1m/s,运行率70%) 待机时间: >30h
车载电源输出: 5V@5A / 12V@5A / 电池电压(22.4~29.2V)@>10A 电源保险管预设规格: 5×20/20A
电池: 24V/18.2Ah锂离子电池 电池快速更换: 支持
充电器: 输入:AC100V~240V / 充电电流:5A / 接口:直插式
DEMO开发板: RHF407开发板(CAN×2,RS232×2,TTL×1,RS485×1,SPI×1,I2C×1,ADC×8,DAC×2,PWM×8,LED×2,按键×2, 独立I/O×24,可复用I/O×29,TF卡接口×1,RTC后备电池座,可复用TFT LCD接口×1)
附件: 电池充电器


典型研究与应用领域 模式识别技术研究电子工程实验搬运与仓储应用路径规划技术研究机械工程实验监控与侦查应用自动驾驶技术研究嵌入式系统开发与实验机器人竞赛传感器技术研究图像处理技术研究地图绘制应用人工智能技术研究多机器人合作技术研究柔性制造系统应用 可选附件 HCM遥控手柄LPC-16巡线传感器ULB-1超声测距传感器激光雷达GPS定位器Kinect体感传感器 联系我们

          所有报价含税含运费。

          公司所有产品接受定制,欢迎广大爱好者、公司院校洽谈合作!


            陈: 电话:18382066169, QQ 2881571151
